shader基础

约 1726 字大约 6 分钟

2025-04-15

介绍

Shader 是一种运行在 GPU 上的小程序，用于实现一些图形效果。在 Three.js 中，我们可以使用 GLSL ES 语言来编写 Shader，并将其应用到材质上，从而实现各种图形效果。

可以做什么

  • 实现各种图形效果，如光照、阴影、反射、折射等。

  • 实现自定义的材质，如金属、塑料、玻璃等。

  • 实现粒子效果，如烟雾、火焰、水波等。

  • 实现动态纹理，如动态纹理、动态贴图等。

GLSL ES

GLSL ES 是一种用于编写 Shader 的编程语言，它是一种基于 C 语言的编程语言，具有 C 语言的大部分语法和特性。在 GLSL ES 中，我们可以使用一些特殊的语法和函数来实现各种图形效果。

基础语法

  • 变量声明：在 GLSL ES 中，我们可以使用 float、int、bool 等数据类型来声明变量，例如：
float x = 1.0;
int y = 2;
bool z = true;
  • 函数声明：在 GLSL ES 中，我们可以使用 void、float、int 等数据类型来声明函数，例如：
void myFunction(float a, int b) {
  // 函数体
}
float myFunction2(int a) {
  // 函数体
  return 1.0;
}
  • 循环和条件语句：在 GLSL ES 中，我们可以使用 for、while、if 等循环和条件语句，例如：
for (int i = 0; i < 10; i++) {
  // 循环体
}
if (x > 0.5) {
  // 条件体
}

向量

在 GLSL ES 中，向量可以标时多种数据，也能进行多种数学运算。

例如，我们可以使用 vec3 来表示颜色，其中 vec3 是一个包含三个浮点数的向量，分别表示红、绿、蓝三个颜色通道的值。例如：

vec3 color = vec3(1.0, 0.0, 0.0); // 红色

我们也可以使用 vec3 来表示位置、方向、法线等，例如：

vec3 position = vec3(0.0, 0.0, 0.0); // 位置
vec3 direction = vec3(0.0, 0.0, 1.0); // 方向
vec3 normal = vec3(0.0, 1.0, 0.0); // 法线

常用关键字：

  • vec2： 二维向量，分量是浮点数。

  • vec3： 三维向量，分量是浮点数。

  • vec4： 四维向量，分量是浮点数。

  • ivec2： 二维向量，分量是整数。

  • ivec3： 三维向量，分量是整数。

  • ivec4： 四维向量，分量是整数。

  • bvec2： 二维向量，分量是布尔值。

  • bvec3： 三维向量，分量是布尔值。

  • bvec4： 四维向量，分量是布尔值。

  • mat2： 二维矩阵，包含两个二维向量。

  • mat3： 三维矩阵，包含三个三维向量。

  • mat4： 四维矩阵，包含四个四维向量。

着色器材质

在 Three.js 中，我们可以使用 ShaderMaterial 来创建一个着色器材质，并将其应用到几何体上，从而实现各种图形效果。

使用 ShaderMaterial

之前介绍了很多材质，例如：创建一个平面，使用基础网格材质 MeshBasicMaterial。

const geometry = new THREE.PlaneGeometry(1, 1);
const material = new THREE.MeshBasicMaterial({
  color: 0xff0000,
});
const mesh = new THREE.Mesh(geometry, material);

现在，我们使用 ShaderMaterial 来创建一个材质，并应用到平面上。

const geometry = new THREE.PlaneGeometry(100, 50);
const material = new THREE.ShaderMaterial({
  vertexShader: "...", // 顶点着色器
  fragmentShader: "...", // 片元着色器
});
const mesh = new THREE.Mesh(geometry, material);

设置顶点着色器

ShaderMaterial 顶点着色器属性 vertexShader，是一个字符串，表示顶点着色器的代码。

const material = new THREE.ShaderMaterial({
  vertexShader: "", // 顶点着色器
});

设置顶点着色器主函数

根据 GLSL ES 的语法，顶点着色器需要有一个主函数 main()，函数无返回值，前面加上 void 关键字。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    void main() {
      // 顶点着色器代码
    }
  `,
});

内置变量

在 GLSL ES 中，我们可以使用 attribute、uniform、varying 等关键字来声明变量，这些变量可以在顶点着色器和片元着色器之间传递。

  • gl_Position

gl_Position 是顶点着色器的一个内置变量，表示顶点的位置。在 GLSL ES 中，顶点着色器需要输出一个 vec4 类型的变量 gl_Position，表示顶点的位置。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    //注意在主函数外面声明，默认提供，不用自己写
    attribute vec3 position;
    void main() {
      gl_Position = vec4(position, 1.0);
    }
  `,
});

attribute： 顶点属性，只能在顶点着色器中使用，用于传递几何体的顶点数据，例如顶点的位置、法线、颜色等。

使用 ShaderMaterial 的时候，Threejs 会在内部把内置变量 position 与几何体的顶点位置数据 geometry.attributes.position 进行绑定，这就意味着，在顶点着色器代码中访问 position 变量，就相当于访问几何体的顶点位置数据。

  • modelMatrix

modelMatrix 是顶点着色器的一个内置变量，表示模型的模型矩阵。在 GLSL ES 中，顶点着色器可以访问 mesh.matrixWorld 变量，用于计算顶点的位置。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    uniform mat4 modelMatrix;
    void main() {
      gl_Position = modelMatrix * vec4(position, 1.0);
    }
  `,
});

使用 ShaderMaterial 的时候，Threejs 会自动获取模型世界矩阵 mesh.matrixWorld 的值，赋值给变量 modelMatrix。这意味着，模型矩阵 modelMatrix 包含了模型自身的位置、缩放、姿态角度信息。

uniform： 全局变量，可以在顶点着色器和片元着色器中使用，用于传递全局数据，例如光源位置、颜色等。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    uniform float opacity;//uniform声明透明度变量opacity
    void main() {
     gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }
  `,
});

给 uniform 变量传值，在 Three.js 中，我们可以在创建 ShaderMaterial 的时候，通过 uniforms 属性来传递。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    uniform float opacity;
    void main() {
      gl_Position = vec4(position, 1.0);
    }
  `,
  fragmentShader: `
    void main() {
      gl_FragColor = vec4(1.0, 0.0, 0.0, opacity);
    }
  `,
  uniforms: {
    opacity: { value: 1.0 }, // 传递透明度变量opacity的值
  },
});
  • viewMatrix

viewMatrix 是顶点着色器的一个内置变量，表示视图矩阵。在 GLSL ES 中，顶点着色器可以访问 camera.matrixWorldInverse 变量，用于计算顶点的位置。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    uniform mat4 viewMatrix;
    void main() {
      gl_Position = viewMatrix * modelMatrix * vec4(position, 1.0);
    }
  `,
});
  • projectionMatrix

projectionMatrix 是顶点着色器的一个内置变量，表示投影矩阵。在 GLSL ES 中，顶点着色器可以访问 camera.projectionMatrix 变量，用于计算顶点的位置。

const material = new THREE.ShaderMaterial({
  vertexShader: `
    uniform mat4 projectionMatrix;
    void main() {
      gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
    }
  `,
});

设置片元着色器

ShaderMaterial 片元着色器属性 fragmentShader，是一个字符串，表示片元着色器的代码。

const material = new THREE.ShaderMaterial({
  fragmentShader: "", // 片元着色器
});
  • gl_FragColor

gl_FragColor 是片元着色器的一个内置变量，表示片元的颜色。在 GLSL ES 中，片元着色器需要输出一个 vec4 类型的变量 gl_FragColor，表示片元的颜色。

const material = new THREE.ShaderMaterial({
  fragmentShader: `
    void main() {
      gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0); // 红色
    }
  `,
});

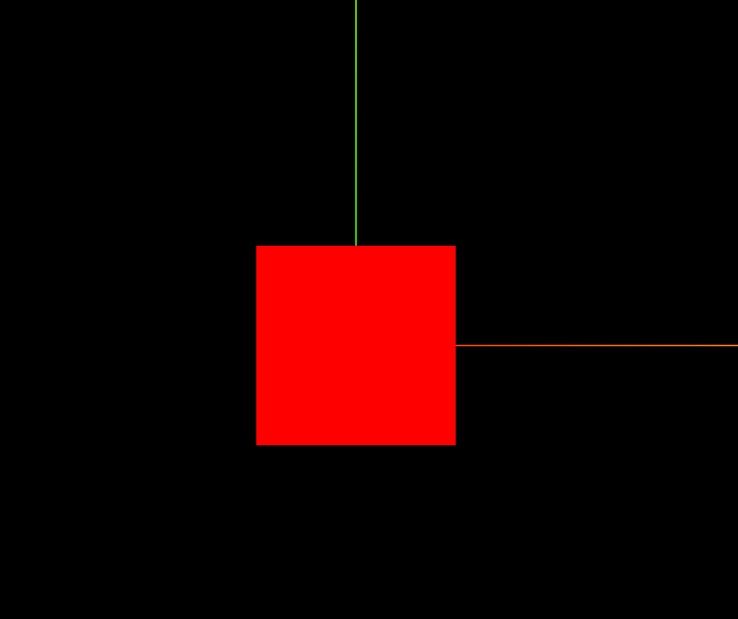

效果

//创建平面
const geometry = new THREE.PlaneGeometry(1, 1);
const material = new THREE.ShaderMaterial({
  vertexShader: `
    void main() {
        // 投影矩阵 * 视图矩阵 * 模型矩阵 * 顶点位置，如果不乘模型矩阵，则不会有模型变换
        gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
    }
  `,
  fragmentShader: `
    void main() {
        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }
  `,
});
const plane = new THREE.Mesh(geometry, material);
scene.add(plane);

modelViewMatrix ：视图矩阵 * 模型矩阵

gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);

注意： 每个语句后面要加分号，否则会报错。

shader1
